SM三螺杆泵 您当前的位置:首页 > 产品展示 > SM三螺杆泵

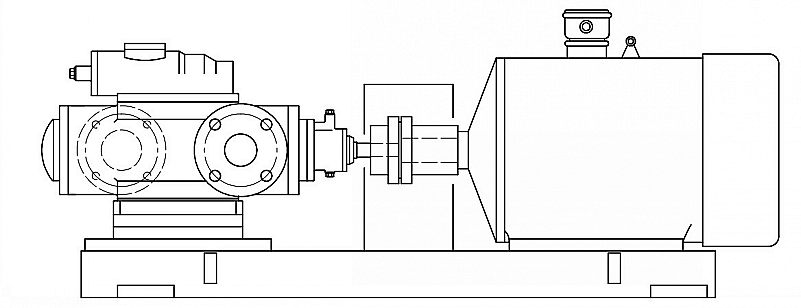

SMH卧式高压点火三螺杆泵




                             SMH卧式高压点火三螺杆泵

系列

压力

流量

规格范围

适用介质

主要特征

SM

10.0Mpa

2200L/min

402200

轻燃油、轻燃油、重燃油、渣油、废油、导热油、液压油、润滑油、冷却油、切削冷却液、密封油、油漆、多元醇、异氰酸酯等

中压,单吸轴向力液压平衡



SMH三螺杆泵设计原理

SMH三螺杆泵是转子式容积泵,它是利用螺杆啮合原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内,沿螺杆轴向连续匀速地推至排出口,为系统提供稳定的压力。三螺杆泵适用于输送各种无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0~760mm2/S(1.2~100°E),高粘度介质可通过加温降粘后输送。其温度一般不超过350℃。

一、SMH三螺杆泵特点

1、结构简单、拆装方便;体积小,重量轻;磨损轻微,寿命长

2、转子液压平衡,振动小,噪音低。

3、介质为直线连续输送、无搅拌、无脉动.输出稳定,无脉动。

4、 压力高、效率高

5、具有很强的自吸能力。

6、零部件采用通用性强的系列化设计,具有多种安装方式。

7、可在较高转速下工作。

8、可在较高转速下工作;机械摩擦极小,磨损轻微,寿命长

二、输送介质种类

1. 润滑性液体:如机械油,滑油,重油,渣油

2. 低润滑性液体:如0#轻柴油,重柴油,含蜡稀油

3. 粘性液体:如各种合成橡胶液和人造胶液,乳化液

4.根据说输送介质需要还可提供加热或冷却结构

三、应用

1、可辆送油类和具有润滑性的液体。

2、在供热设备中用做燃油,燃油供应和输送泵。

3、在机械工业中用做液压,润滑和摇控马达泵。

4、在化学石油化工和食品工业中用做装载,输送和供液泵。

5、在船舶上用做输送、增压、燃油喷射和润滑油泵以及船用液压装置泵。

6、水泥厂 锅炉厂 供热单位 热电厂 煤气化 煤化工单位做窑头点火油泵 燃油泵 供油泵装置 柴油

应用举例:

1、机械:精密机床液压用泵,透平机、齿轮箱、发电机的滑润泵,调速器液压装置润滑大洋 、内燃机车润滑泵、锅炉燃烧泵、螺杆压缩机润滑控制台及油封装置用泵。

2、造船:主机、凸轮轴、十字头、尾管滑油泵、燃油循环、增压、供给、输送泵,及起锚液压马达供油泵、船用液压装置泵。

3、石化:装载、倒灌、输送和供油泵。

4、发电:燃油喷油、燃油供应和输送泵。

特殊用户的特殊要求我们也将为您提供满意的服务。

四、SM 系列三螺杆泵的型式代号

泵型式代号: SM   H   210   R   46   E   6.7   Y-   W3

              1    2    3    4    5    6    7    8     9

1. 系列

2. 型式

3. 规格

4. 主杆的方向(R=右旋 L=左旋)

5. 螺旋角度

6. 结构特性及轴承

7.密封

8. 泵体

9. 材料组合

(1).从驱动端看,若要求泵轴顺时针转动,则选R,逆时针转动,则选L。

1. 系列

系列

主要特征

大流量[l/min]

规格范围

大排出压力[MPa]

SM

中压,单吸轴向力液压平衡

2200

40~2200

10.0

2. 型式

符号

结构说明

H

卧式地脚安装泵

F

端法兰联接泵

S

立式柱脚安装泵

E

泵转子组件,杆套插装泵

D

进口浸没泵

B

进出口同侧法兰联接泵

3. 螺旋角

规格

40

80

120

210

280

440

660

940

1300

1700

2200

主杆螺旋角

38

36

42

40

43

40

40

42

42

42

42

46

42

46

46

46

46

46

46

46

46

46

46

4. 结构特性及轴承轴封

符号

结构说明

适用范围

U2

内置双列球轴承,填料密封

介质润滑性较差,粘度大

温度≤ 150℃

K2

外置轴承,填料密封

介质润滑性较差,粘度大

温度≤ 150℃

U12.1

内置滚动轴承,轴承由介质润滑机械密封

介质润滑性良好

 温度≤ 80℃

E6.7

外置滚动轴承,可用润滑喷嘴注润滑脂机械密封

介质润滑性较差,

工作温度高 T≤150℃

E15

外置滚动轴承,可用润滑喷嘴注润滑脂机械密封

介质润滑性较差,

工作温度高 T≤200℃

5. 泵体

符号

说明

备注

无标记

标准泵体

适用于输送流动性好的润滑性液体



Y

双层泵体可用热蒸汽或热传输液体作载体对介质进行加热介质温度≤200oC

泵安装图向厂家取

T

单层焊接泵体,

适用于有特殊要求的场所

泵安装图向厂家取

6. 常用材料组合

材料组合代码

泵体

衬套

适用范围

W3

QT42-10

ZL109

用于小规格泵和大规格低压泵输送润滑性好的液体,如润滑油。

W23

QT42-10

ZCuSn5Pb5Zn5

用于小规格泵和大规格低压泵输送润滑性较差的液体,如重油、燃油等。

W27

ZG35

ZCuSn5Pb5Zn5

用于大规格泵高压输送润滑性较好的液体,如润滑油等。

W28

ZG35

ZL109

用于大规格泵输送润滑性较差的液体,如重油、燃油等。

W29

焊接泵体

ZCuSn5Pb5Zn5

用于有特殊要求的场所



SM三螺杆泵应用领域:

用途

输送介质

应用领域

行业列举

燃油点火、喷射

轻燃油、重燃油、渣油、废油

能源工程、燃烧器配套和燃油喷射泵(燃气轮机)。

热电、火电、水泥工业、工业锅炉、燃烧器配套

液压增压

液压油、润滑油

升降机液压泵、升降平台、离心机推进器、油压式冲床、锻锤、大型打包机、碎料板压机、液压绞车、起重机、各种螺旋桨推进装置、桨舵调节装置、舱口液压设备、辊轧机液压装置及机床液压装置等

工程机械、船舶重工、钢铁冶金、矿山采掘、水泥建材、码头港口、液压、大型机床等

工业润滑

润滑油、冷却油、切削冷却液、密封油、液压油、轻重质燃油、柴油、燃料油、导热油等

水轮机、汽轮机及燃气轮机用密封油泵、调节油泵、顶轴油泵;压缩机用密封油泵、冷却循环油泵;柴油机用燃油泵、冷却循环油泵;轧钢机用液压油泵等

能源工程(水电、热电、火电、风电等)、钢铁冶金、矿山采掘、水泥建材、海洋工程等。

循环冷却

切削油、金属研磨用冷却油乳液、深孔钻切削液、水包油乳化液、机械液压油等

深孔加工中心、数控钻铣床、大型镗床、车床钻头冲洗铁屑、工件冷却、深孔加工排屑、镗床液压系统

数控机床加工、机械加工等

输送装卸

各种润滑性液体,如:润滑脂油、油类、油漆、燃料油、多元醇、异氰酸酯、原油、油脂、涂料、油膏、糊料、焦油、沥青、甘油、胶水、胶黏剂、松香酯、石蜡、蜡类、硅酸钠、油墨、清油漆、亚麻籽油、皂液、添加剂、粘胶纤维、纸浆、糖浆、葡萄糖、糖蜜和植物油等

用作装载泵、卸油泵、管道泵、流程泵、

油田油库、化工、石化炼化、印染造纸、油漆、洗涤净化、食品工业
